凸透镜可以成实像
作者:蔡汶睿 发布时间: 2013-10-10 10:57:11 阅读: 750次

【目的和要求】

  通过凸透镜成像的实验使学生认识:

  凸透镜所成实像的位置及其观测方法;

  【仪器和器材】

  光具座(J2507型),学生电源(J1202型)。

  【实验方法】

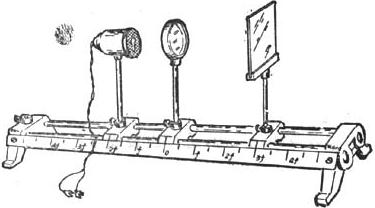

  1.选用焦距f=100毫米,直径φ40毫米的双凸透镜,毛玻璃光屏,带有箭头的物屏(或1字屏)以及照明用光源,把它们都装在光具座上;凸透镜放在光具座的中央,物屏放在距透镜1.5f处。调整它们的高度,使它们的中心大致在同一条直线上,如图1所示。移动毛玻璃光屏的位置,在3f附近处,可以见到光屏上物体的像由模糊到清晰再到模糊的变化情况。反复地左右移动光屏,使得光屏上出现的倒立实像最清晰。

  2.改变物屏的位置(u>f),重复上述实验,再在光屏上得到清晰的实像,说明物距变化时,像的位置及大小都随着变化。

  观察重点:物体通过凸透镜可以成倒立的实像,如何移动光屏来确定实像的位置。

  【注意事项】

  在光具座上要明显地标出透镜左右1倍焦距和2倍焦距的位置,使学生容易掌握凸透镜成实像几种情况。实验时要注意物距由大变小时,成像的情况如何变化,尤其要注意成像情况变化的关键位置u=2f及u=f的情况。

  编者提示:本小实验可辅以“光现象”部分的物理实验教学,以此培养和提高学生的实验能力和素养。
